关于我们
产品介绍
核心能力
可持续发展
新闻中心 ×
氧化铈能够高效抛光二氧化硅，并不是因为它比二氧化硅更硬，而是因为水环境中的CeO₂表面与SiO₂表面能够发生具有选择性的界面反应。SiO₂首先形成羟基化、水合的可反应表层；CeO₂表面的铈位点、羟基、Ce³⁺/Ce⁴⁺与氧空位共同影响硅酸物种吸附和Ce—O—Si桥键形成；随后，抛光垫提供的压力与剪切使表层硅氧结构被移除。化学反应降低移除门槛，机械作用完成定向剥离，两者缺一不可。真正的CMP级氧化铈，也因此不能只看纯度、硬度和平均粒径，而要同时控制表面化学、缺陷状态、团聚尾部、分散稳定性和晶圆缺陷。
上一期，我们把CMP定义为一种“看似抛光、实则化学工程”的平坦化工艺，并指出氧化铈主要活跃在氧化硅、浅沟槽隔离等特定体系，而不是所有CMP的通用磨料。这一期要继续追问最核心的问题：为什么偏偏是CeO₂，能够对SiO₂表现出如此特殊的抛光能力？如果按照传统磨削思路，磨料应该越硬越有效。氧化铝硬度高、机械切削能力强；二氧化硅磨粒也能用于氧化物CMP。可是，在玻璃抛光和半导体氧化物CMP中，硬度并不占优势的氧化铈，却能获得较高的SiO₂去除效率，并能通过添加剂实现较高的氧化物/氮化物选择比。这看起来是一个“硬度悖论”。答案在磨粒与晶圆接触的几平方纳米界面上：CMP移除的并不是未经变化的块体SiO₂，而是经过水合、羟基化和界面键合后，力学强度已经改变的表面结构。
从宏观看，二氧化硅耐热、耐氧化、化学稳定，常被当作一种“难反应”的无机材料。但进入水溶液和纳米界面以后，表面状态与块体明显不同。SiO₂内部主要由Si—O—Si网络构成。表面存在未完全配位的硅氧位点，与水接触后可以发生水解和羟基化，形成Si—OH，也就是硅醇基。不同pH、温度、薄膜制备方法和表面历史，会改变硅醇基密度、表面电荷以及水合层厚度。可以把它理解为：坚固的SiO₂骨架外面，先出现了一层更容易参与反应的“湿润表皮”。在合适条件下，水分子进入表面疏松区域，部分Si—O—Si桥发生水解，表层形成更高羟基化程度和一定孔隙的改性层。2023年的反应分子动力学研究显示，羟基化程度更高、改性层更厚的二氧化硅表面，对氧化铈表现出更高的反应性；但如果机械载荷过大，移除会变得不均匀，甚至破坏更深处的Si—O—Si结构并增加粗糙度。[7]因此，化学作用的第一步并不是“氧化铈把整块SiO₂溶掉”，而是让SiO₂表面进入可吸附、可成键、可剪切的状态。

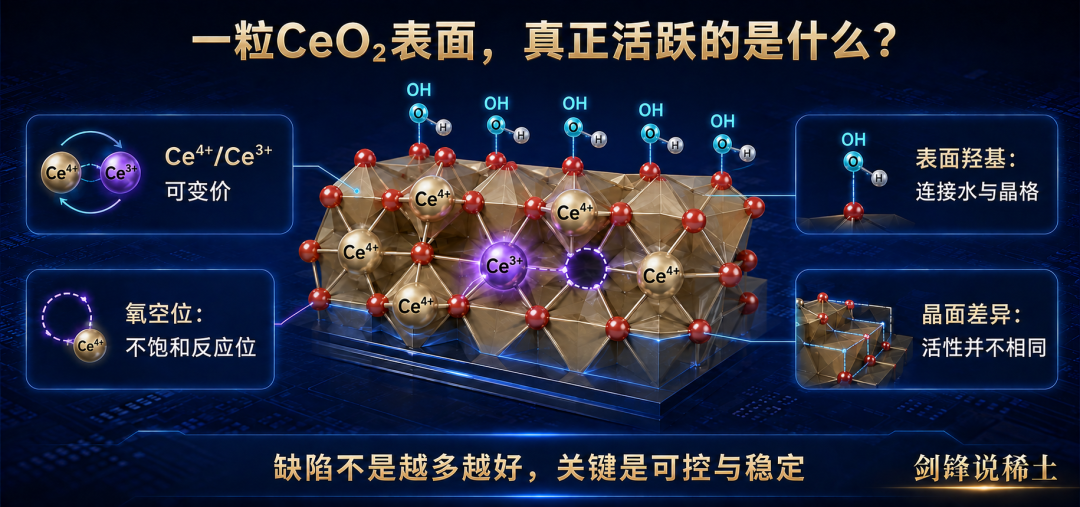

理想CeO₂具有萤石型晶体结构，铈通常以Ce⁴⁺形式存在。但真实纳米氧化铈并不是完美晶体，它的表面、晶界、棱角和缺陷附近经常存在Ce³⁺、氧空位、吸附水与羟基。这些表面状态决定了颗粒是否只是“一个硬球”，还是一个能够参与界面反应的功能磨粒。
当CeO₂失去一个晶格氧时，会形成氧空位并留下电子；这些电子通常使邻近的部分Ce⁴⁺转变为Ce³⁺。因此，Ce³⁺比例升高常与还原状态和氧空位增加相联系。但要注意：XPS测得的表面Ce³⁺比例，可以作为表面还原和缺陷状态的重要表征，却不能在所有样品中直接等同于氧空位的绝对数量。颗粒晶面、吸附水、羟基、测试深度、样品暴露历史和谱峰拟合方法都会影响结果。对企业而言，不能只用一个“Ce³⁺百分比”定义产品，更需要把XPS、拉曼、EPR、比表面积、晶粒尺寸和CMP结果结合起来。
氧空位周围的配位环境和局部电荷分布发生变化，能够提高表面对含氧物种的吸附和反应能力。2024年的DFT与反应分子动力学研究表明，原子缺陷会改变正硅酸等硅酸物种在CeO₂表面的反应路径；氧空位有利于形成较强的Si—O—Ce键，缺陷表面也更容易移除硅酸链段，而非只带走孤立的小单元。[8]但“氧空位越多越好”并不成立。缺陷过多可能同时改变晶格稳定性、颗粒硬度、表面电荷、团聚行为和储存稳定性。工程目标不是追求最大缺陷浓度，而是寻找反应活性、机械稳定和浆料分散之间的窗口。
CeO₂接触水后，表面会吸附分子水并形成Ce—OH等羟基化结构。羟基参与质子转移、硅酸物种吸附和界面缩合，使CeO₂与SiO₂之间建立化学联系。羟基不是简单“越多越好”的单变量。它受到pH、晶面、温度、缺陷和添加剂吸附共同影响；同样的总羟基数量，如果分布在不同晶面或缺陷附近，反应能力也可能不同。
纳米颗粒会暴露（111）、（100）、（110）等不同晶面。不同晶面的铈配位、氧空位形成能、羟基覆盖和表面能不同。模拟研究表明，CeO₂（100）与（111）表面的SiO₂反应路径和单位表面位点活性并不相同。[7]这意味着两批化学纯度同样达到5N、D50也接近的氧化铈，仍可能因为晶粒、晶面比例、煅烧历史和表面缺陷不同，在晶圆上得到完全不同的去除率与缺陷结果。

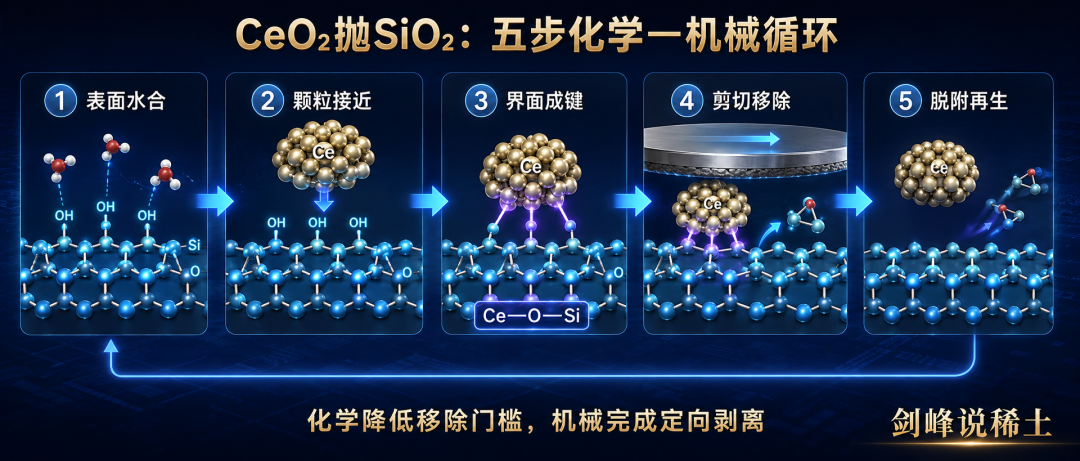

氧化铈抛光SiO₂常被概括为“化学齿”机制：CeO₂表面像具有化学功能的齿，在接触SiO₂时先形成界面键，再在剪切中带走表层硅氧单元。这一过程可以拆成五个连续步骤。
浆料中的水和pH调节剂使SiO₂表面形成Si—OH和一定厚度的水合改性层。表层Si—O—Si网络比块体结构更容易发生水解、重排和断键。
抛光垫凸点向颗粒施加载荷，使颗粒进入晶圆与抛光垫之间的真实接触区。颗粒是否能够靠近，还受到两种表面的ζ电位、双电层、离子强度、分散剂和吸附聚合物影响。若颗粒与晶圆之间静电排斥过强，化学位点再活跃也难以接触；若吸引过强，又可能导致颗粒黏附、残留和团聚。因此，浆料要控制的是“能接近、能反应、还能脱离”，而不是单纯追求最大吸附。
SiO₂表面的硅醇基或溶出的硅酸物种，与CeO₂表面的铈位点和羟基发生配体交换、吸附或缩合，形成Ce—O—Si界面连接。2014年的研究通过硅酸根在不同表面状态CeO₂上的吸附行为，证明氧化铈表面化学显著影响硅酸物种吸附。[5] 后续原子尺度模拟进一步显示，羟基、晶面和缺陷会改变Ce—O—Si成键数量与稳定性。[7][8]这里需要保持科学严谨：真实CMP界面极其短暂且不断移动，“Ce—O—Si化学齿”是由吸附实验、表面分析、摩擦试验和原子模拟共同支持的主流模型，而不是说生产设备中已经能逐个实时观察每一根桥键。
晶圆与抛光垫的相对运动向已成键的界面施加剪切力。由于CeO₂颗粒抓住了羟基化的SiO₂表层，受力后更可能在已经弱化的位置断裂，使表层硅酸单元或短链随颗粒移走。化学反应在这里的作用，是改变断键路径、降低有效移除能垒；机械作用则提供方向性和动力。如果没有化学反应，颗粒可能只是滑动、滚动或划伤；如果没有机械剪切，吸附与成键也可能只停留在界面，无法形成稳定的材料去除。
被移除的硅酸物种必须进入浆料并离开接触区，CeO₂颗粒也要恢复可再次反应的表面。若反应产物牢固覆盖颗粒，或者CeO₂强烈黏附在晶圆上，就会出现去除率衰减、颗粒残留和后清洗困难。因此，一个完整的循环是：表面水合 → 颗粒接近 → Ce—O—Si成键 → 剪切移除 → 碎屑脱附与表面再生。CMP效率取决于整条循环，而不是其中任意一个指标的最大值。
近年的氧化铈CMP研究越来越关注“缺陷工程”。一些实验通过氢气还原、掺杂、紫外处理或控制煅烧气氛提高表面Ce³⁺比例与氧空位，获得更高的SiO₂去除率。[9][10]这一现象可以从三个层面理解。第一，Ce³⁺和氧空位改变局部配位，使表面具有更多不饱和反应位点；第二，它们影响水和羟基在CeO₂表面的吸附与解离；第三，它们可以增强硅酸物种吸附及Si—O—Ce成键概率。但工程上必须避免把相关性写成简单因果公式：Ce³⁺比例升高 ≠ 去除率一定线性升高；氧空位增加 ≠ 缺陷率一定下降。还原处理可能同时改变粒径、晶面、比表面积和团聚；掺杂可能引入新的金属杂质风险；高活性颗粒也可能更难清洗。任何缺陷工程都必须同时评价：氧化硅去除率与片内均匀性；氧化硅/氮化硅选择比；划伤、颗粒残留和大颗粒数；浆料沉降、返粗与过滤稳定性；表面Ce³⁺、羟基和氧空位的批次波动；抛光后清洗与长期储存性能。对上游企业而言，最有价值的不是做出一批“Ce³⁺很高”的样品，而是建立前驱体—煅烧—晶体缺陷—表面化学—晶圆性能之间可重复的对应关系。
pH是氧化铈CMP最重要、也最容易被过度简化的变量之一。它至少同时改变四件事：SiO₂表面的羟基化和溶解倾向、CeO₂表面的质子化/去质子化、两种表面的电荷与接触概率、添加剂的电离和吸附状态。2005年的实验发现，特定氧化铈浆料中SiO₂去除率在接近浆料等电点时出现最大值，说明颗粒—基底相互作用和界面接触具有重要作用。[3] 但这不是所有配方都通用的“最佳pH数值”。一旦更换颗粒制法、分散剂、离子强度、抛光垫和薄膜类型，等电点、团聚风险与最佳窗口都会移动。pH过低，SiO₂表层水解可能不足，部分添加剂也无法发挥作用；pH过高，SiO₂化学溶解、颗粒表面电荷和浆料稳定性又会发生变化。接近等电点可能增强接触，却也可能降低静电稳定性、诱发团聚。所以配方开发的真实矛盾是：既要让CeO₂足够接近SiO₂并形成界面键，又要防止颗粒之间不可逆聚集；既要提高反应，又要控制残留和腐蚀。

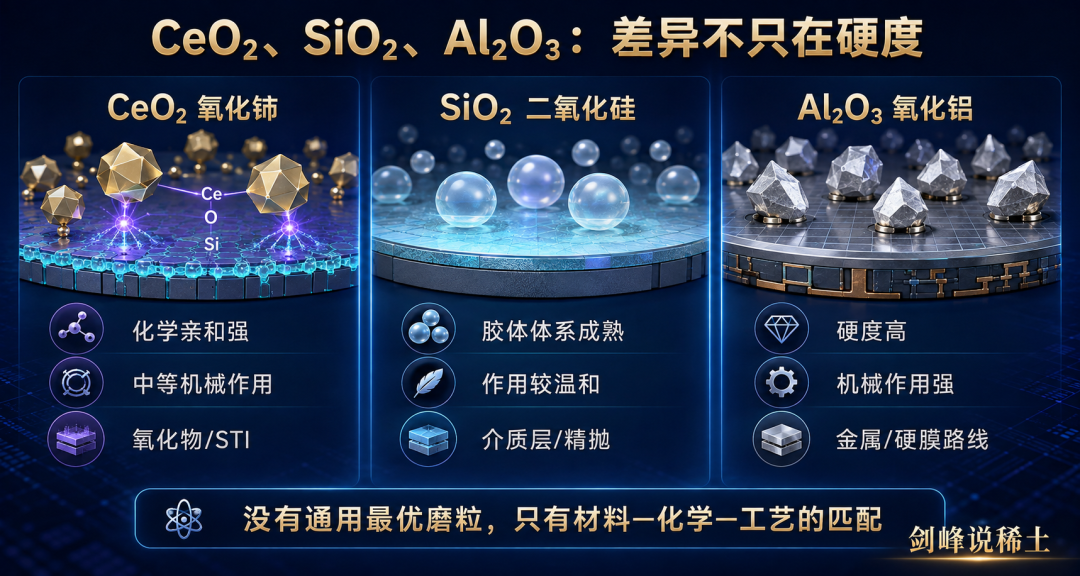

三种磨粒不能仅按硬度排出“高低档”，它们适合的膜层、化学体系和缺陷窗口不同。
对比维度 | CeO₂磨粒 | SiO₂磨粒 | Al₂O₃磨粒 |
机械特征 | 中等硬度，颗粒形貌与团聚决定局部应力 | 相对温和，胶体体系成熟，利于精细表面 | 硬度高、机械作用强，硬团聚更易产生划伤 |
表面化学 | 对SiO₂具有突出的硅酸吸附和Ce—O—Si成键能力 | 与SiO₂同源，主要依赖水解、接触和浆料化学协同 | 表面羟基与电荷可调，但对SiO₂缺少CeO₂式特异亲和力 |
典型优势 | 氧化物去除率与STI选择性调节潜力较强 | 分散体系成熟、表面质量好、应用范围广 | 适合需要较强机械去除的部分金属或硬膜体系 |
主要风险 | 颗粒黏附、团聚、后清洗困难；缺陷状态难控制 | 去除率和选择性高度依赖配方；高离子强度下也会团聚 | 划伤、低k损伤和异常大颗粒风险更突出 |
常见方向 | STI、介质氧化物、玻璃及氧化物精密抛光 | 介质层、金属CMP配方载体及多种精抛体系 | 钨、金属与硬材料CMP的部分路线；具体取决于配方 |
这张表不能被理解成固定配方目录。现代CMP中还存在复合颗粒、核壳颗粒、掺杂磨粒和低磨料浆料，同一种磨粒也会因晶型、粒径和表面改性表现出巨大差异。真正的差异是：CeO₂更像“带有化学抓手的磨粒”；SiO₂更像“温和、可精细调控的胶体磨粒”；Al₂O₃更像“机械能力较强的磨粒平台”。它们没有绝对优劣，只有是否与目标薄膜及浆料化学匹配。

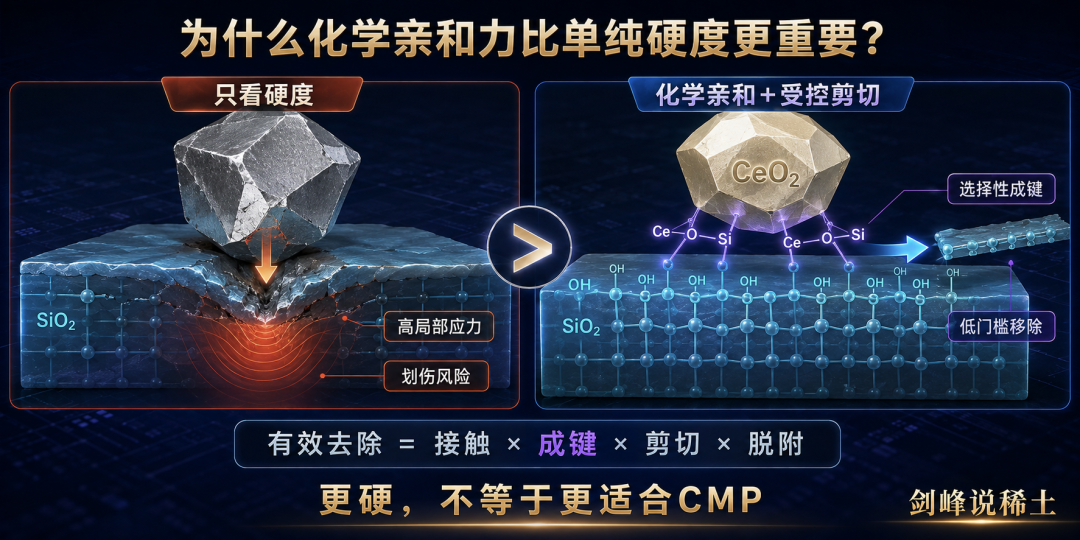

传统磨削主要依靠硬磨粒压入材料并产生犁削、切削和脆性断裂；在这种场景中，硬度是核心指标。CMP追求的却不是最大切削，而是纳米尺度、低损伤、有选择性的材料移除。可以把有效去除概率简化为四个环节的乘积：有效去除 ≈ 接触概率 × 界面反应概率 × 受控断键概率 × 碎屑脱附概率硬度主要影响接触变形和机械断键，却不能保证颗粒会选择性抓住目标表面，也不能保证反应产物容易脱附。如果磨粒很硬、却与SiO₂缺少化学亲和力，它可能需要更高压力才能获得同样去除率，结果是划伤、亚表面损伤和停止层损失增加。相反，CeO₂先通过界面反应弱化表层，再用较温和的剪切完成移除，因而能在不依赖最高硬度的情况下获得高效去除。这也解释了为什么“化学亲和力”不仅影响速度，还影响选择性。STI CMP需要快速去除氧化硅，同时尽量保护氮化硅停止层。CeO₂对SiO₂的界面反应显著强于对未经改性的Si₃N₄表面；再配合能够吸附在氮化硅或调节颗粒表面的添加剂，就能放大两种膜层之间的去除差异。因此，选择性不是由硬度差自动产生的，而是由表面反应、添加剂吸附、颗粒接触和机械载荷共同设计出来的。
对稀土企业来说，从普通抛光氧化铈进入半导体CMP，最难的变化不是把纯度从4N写成5N，而是从“粉体化学成分”转向“界面功能一致性”。
铈盐种类、沉淀方式、母液离子、洗涤效率和前驱体团聚，会传递到煅烧后的晶粒、孔隙和硬团聚结构。Na、K、Fe、Cu、Ni、Ca、Al、Cl、S以及U、Th等需要逐项管理，不能只用差减法总纯度掩盖。
温度、升温速率、保温时间、气氛和装料厚度共同决定晶粒生长、晶面暴露、Ce³⁺/Ce⁴⁺、氧空位、比表面积和团聚强度。温度过低可能转化不足、表面状态不稳；温度过高则可能烧结、形成难以破碎的硬团聚并降低活性表面积。
晶圆划伤经常由极少量异常大颗粒、硬团聚和外来颗粒造成。除D10、D50、D90外，还要监控大颗粒计数、过滤前后粒径、剪切返粗、团聚强度与储存变化。
研发样品可以通过特殊还原、紫外或掺杂提高缺陷活性，但量产必须回答：Ce³⁺比例是否随储存氧化？羟基是否随干燥与包装变化？不同批次晶面和缺陷是否稳定？表面处理是否引入TOC或金属污染？
粉体表征只能说明“可能怎样反应”，不能替代指定设备、抛光垫和配方下的晶圆验证。去除率、选择比、片内均匀性、划伤、残留、后清洗和批次漂移，才决定材料能否进入工艺窗口。
Ce³⁺与活性往往相关，但不是孤立变量。过度还原可能破坏颗粒稳定性，且不同表征方法之间不能简单横比。
一次粒径小并不等于二次团聚小。纳米颗粒表面能高，更可能形成团聚；真正危险的往往是大颗粒尾部和硬团聚。
提高压力、固含量或表面活性都可能提高去除率，但若选择比下降、残留增加或后清洗困难，整体工艺窗口反而变差。
高纯只是入场条件。CMP级材料还需要颗粒工程、表面化学、胶体稳定、洁净制造、应用评价、变更管理和联合开发能力。
CeO₂能够抛SiO₂，不是因为它用更强的机械力量征服了二氧化硅，而是因为它先在水环境中识别并抓住了已经羟基化的SiO₂表层。CeO₂表面的铈位点、羟基、Ce³⁺/Ce⁴⁺、氧空位和晶面，决定SiO₂是否容易吸附并形成Ce—O—Si连接；抛光垫、压力和相对运动再把这种短暂的化学连接转化为受控移除；pH、分散剂和后清洗则保证颗粒能够接近、反应、脱附并重新进入下一循环。所以，氧化铈CMP的本质不是“软磨料也能磨硬材料”，而是：化学亲和力先降低材料移除门槛，机械作用再把界面反应转化为平坦化。这也是稀土企业进入半导体材料产业链必须完成的认知升级：客户需要的不是一袋更白、更细、更纯的氧化铈粉，而是一种表面功能可以被定义、被制造、被检测，并最终在晶圆上重复验证的界面材料。
